Rzetelne wykonanie bojlera destylatora to przede wszystkim zachowanie szczelności i trwałości układu. Jednak warto również zadbać o to, by posługiwanie się sprzętem było wygodne i nie zajmowało wiele czasu. W tym poradniku przedstawiono propozycję przygotowania bojlera z dużym otworem, zapewniającym łatwy dostęp do wnętrza (dokładne czyszczenie, przedłużona żywotność). Przed przystąpieniem do prac, najlepiej jest zaopatrzyć się we wszystkie niezbędne części. Ułatwi to dopasowanie poszczególnych elementów urządzenia.
Będziesz potrzebować:
- Materiały:
– KEG (beczka ze stali nierdzewnej po piwie), miska ze stali nierdzewnej o średnicy podstawy dopasowanej do kołnierza kolumny rektyfikacyjnej, blacha stalowa nierdzewna o gr. 2-3mm oraz gr. 0.5-1mm, śruby, podkładki zwykłe i poszerzane, nakrętki zwykłe i motylkowe (również ze stali nierdzewnej), uszczelki silikonowe
- Narzędzia:
– wyrzynarka, wiertarka, szlifierka kątowa, gwintowniki, klucze płaskie i nasadkowe, linijka, mazak
Jak zrobić bojler destylatora i przejściówkę łączącą z kolumną – krok po kroku

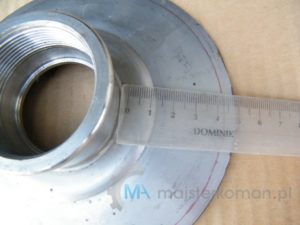

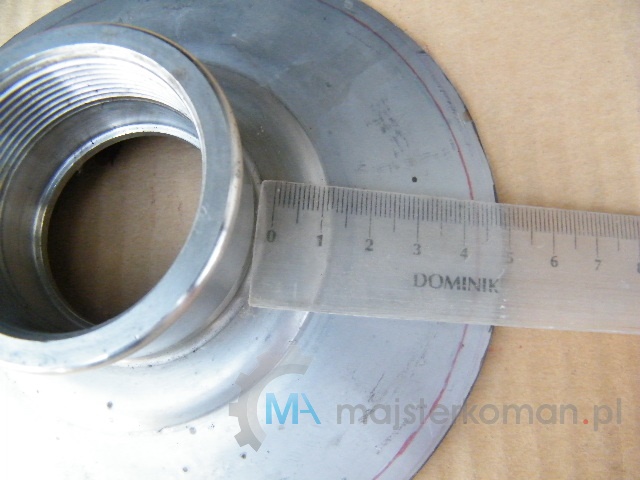

- Za pomocą linijki i mazaka wyznacz okrąg (powinien być nieco mniejszy od średnicy miski), trzymając się zewnętrznej krawędzi wypustu z gwintem.
Linia cięcia otworu - Wywierć otwór pozwalający na umieszczenie brzeszczotu wyrzynarki i wytnij miejsce na otwór wzdłuż naniesionej linii.

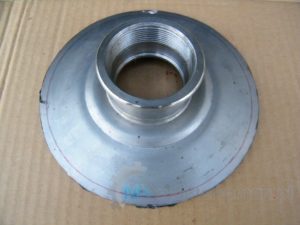

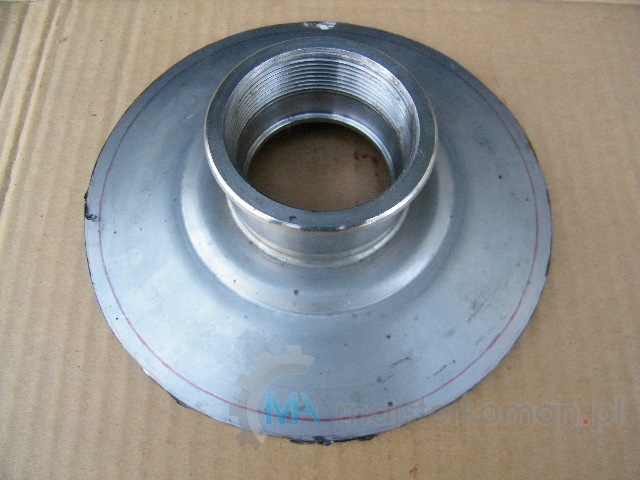

Wycięty fragment z beczki - W równych odległościach oznacz miejsca, w których zostaną wywiercone otwory na śruby (na 6 sztuk). Należy wziąć pod uwagę szerokość kołnierza miski. Nawierć i nagwintuj otwory.

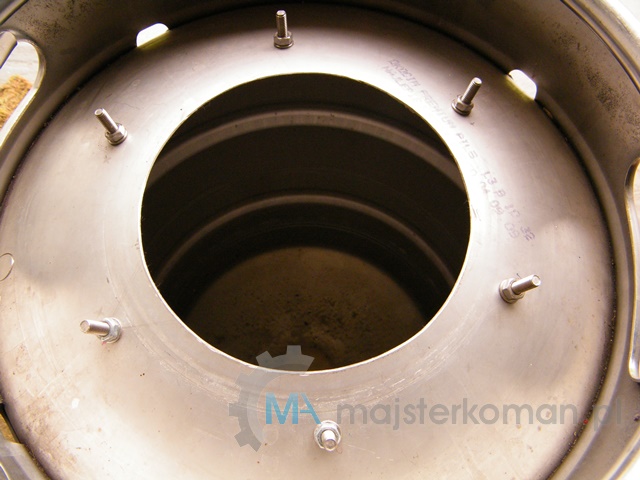

Przygotowany otwór w zbiorniku - Wkręć śruby. Przedtem na każdej z nich umieść podkładki, następnie uszczelki silikonowe (w tej kolejności, dzięki czemu zostanie zapewniona odpowiednia szczelność i zapobiegniemy zniszczeniu uszczelki). Blacha bojlera jest dość cienka, dlatego warto dodatkowo usztywnić śruby, wkręcając od góry nakrętki (z podkładkami).

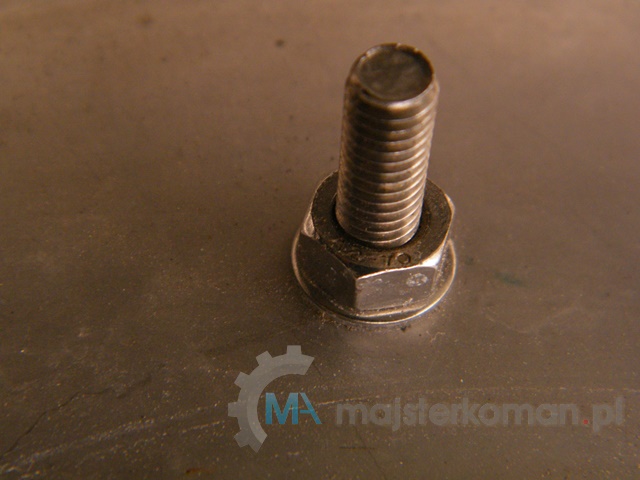

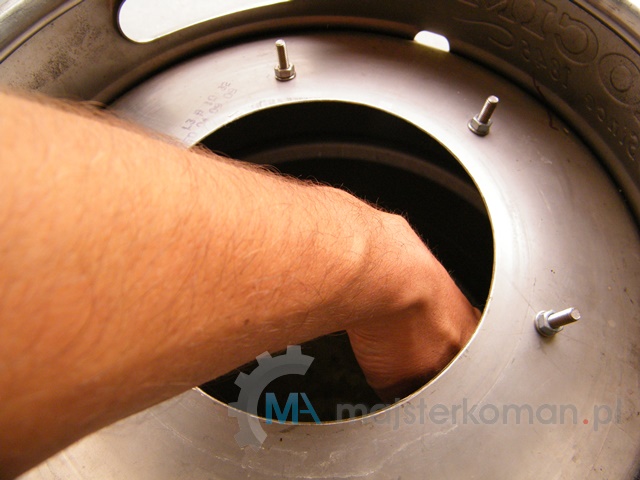

Śruba mocująca bojler – kołnierz przejściówki Szeroki otwór ułatwia dostęp do wnętrza
Jak zrobić przejściówkę łącząca kolumnę rektyfikacyjną z bojlerem – instrukcja
- Wytnij w podstawie miski otwór o średnicy kolumny rektyfikacyjnej i nawierć 4 otwory do połączenia z kołnierzem. Dla ułatwienia lepiej jest wcześniej wywiercić otwory w kołnierzu kolumny, a potem dostosować rozstaw w misce.

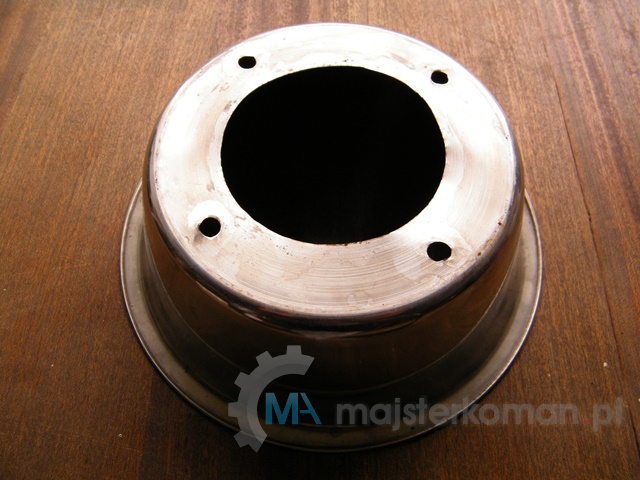

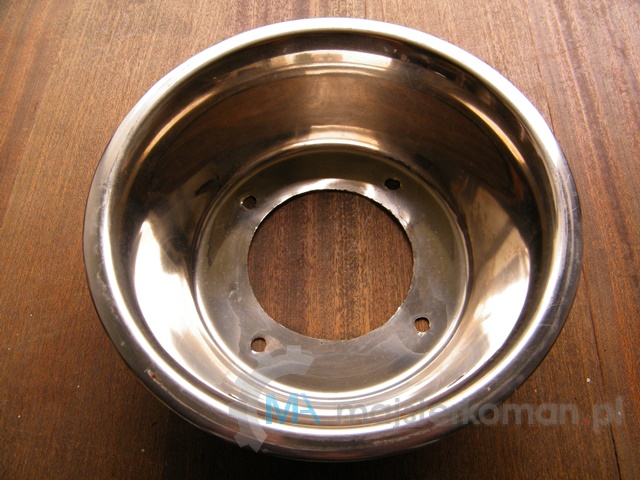

Miska z wyciętym otworem w dnie Łączenie z kolumną rektyfikacyjną - Jako że blacha miski jest bardzo cienka, należy wykonać podkładkę wzmacniająca z grubszej stali. Powinna mieć średnicę podstawy miski i taki sam rozstaw śrub, które można zespawać.

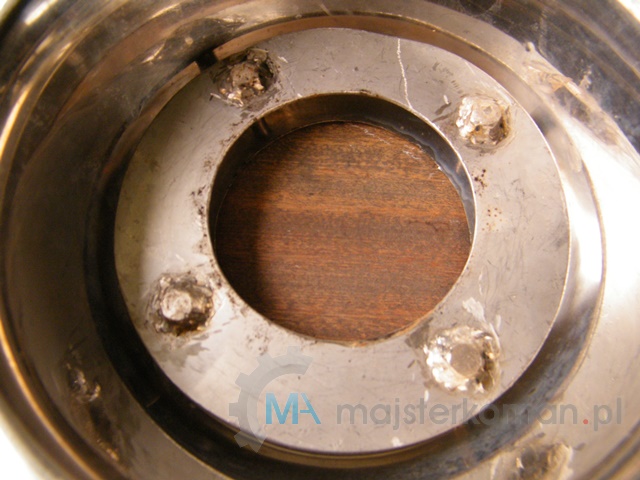

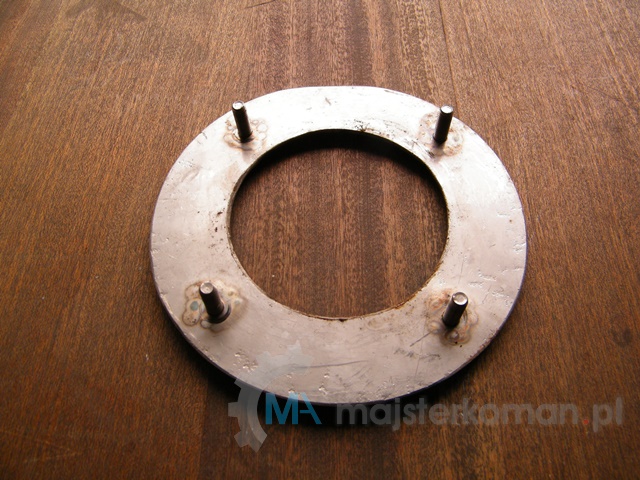

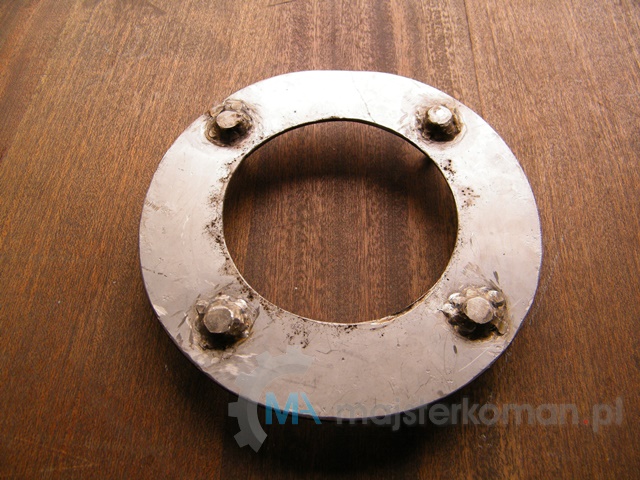

Podkładka usztywniająca ze wspawanymi śrubami Druga strona podkładki Sposób mocowania podkładki - Aby zapobiec wypadaniu wypełnienia kolumny, można od razu dorobić sitko z cienkiej blachy, które winno mieścić się pośród śrub podkładki. Usadowienie sitka pomiędzy podkładką a dnem miski zapewnia odpowiednią stabilizację.

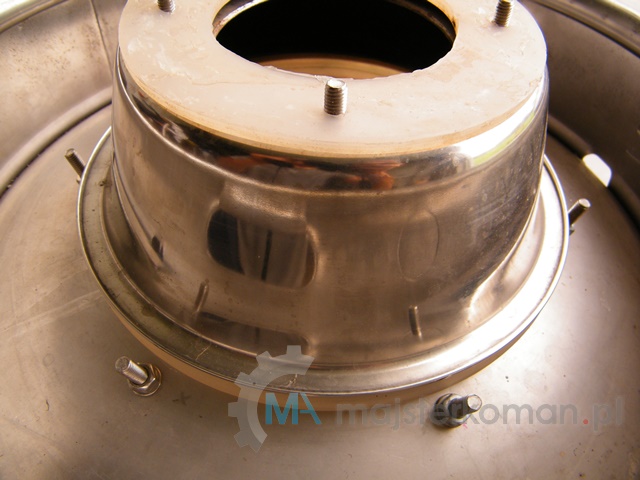

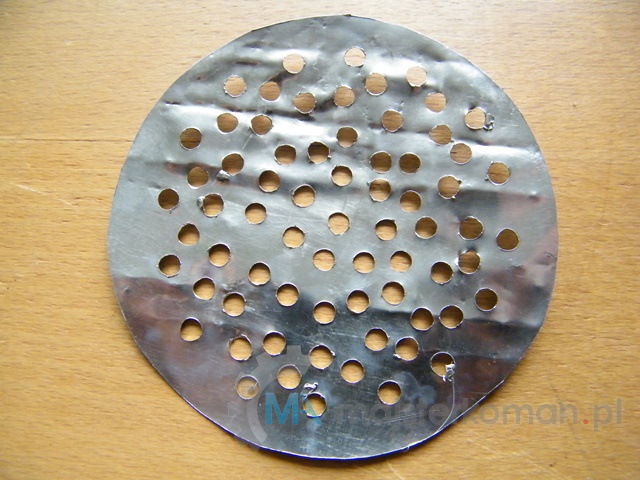

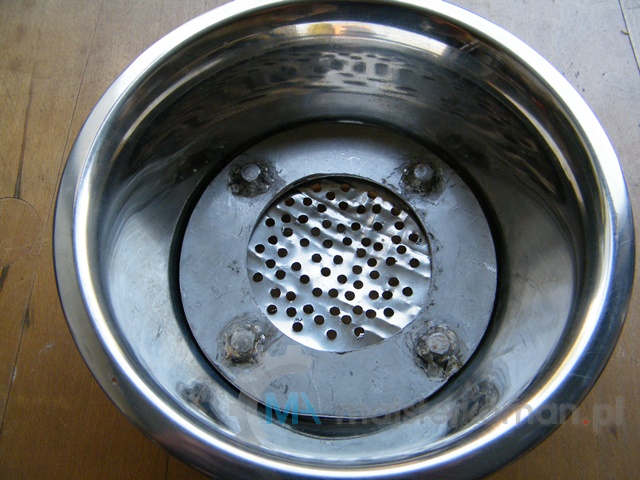

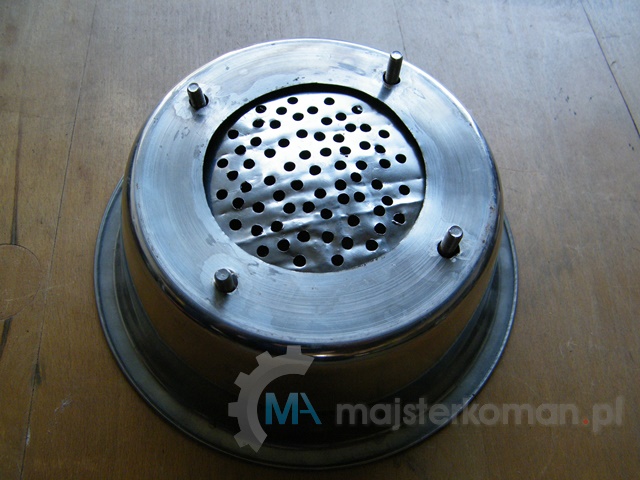

Sitko z cienkiej blachy nierdzewnej Montaż sitka: między podkładkę a dno miski Zamontowane sitko Sposób montażu przejściówki na bojlerze
Dobre rady
- Wycinanie otworu w zbiorniku należy wykonywać bardzo powoli, gdyż brzeszczot wyrzynarki ciężko znosi twardą nierdzewną stal (kilka brzeszczotów może „pójść”). Ewentualnie można spróbować wyciąć wlew za pomocą szlifierki. Jednak trzeba to robić bardzo umiejętnie, ponieważ cięcie wykonywane jest wzdłuż krzywej.
- Krawędzie po cięciu blachy są bardzo ostre, dlatego należy zachować ostrożność podczas obróbki. Po każdorazowym wykonaniu nacięć, najlepiej całość oszlifować.
- Duży wlot nie jest przeszkodą do zastosowania kolumny o mniejszej średnicy. Kwestia wykonania przejściówki o odpowiednim otworze.
- Wszystkie zewnętrzne nakrętki czy podkładki nie muszą być wykonane ze stali nierdzewnej. Jednak dla ujednolicenia i większej trwałości warto zastosować nierdzewkę.
