Wymiana gniazdka do kabla (przedłużacza) nie jest trudnym zajęciem lecz wymaga odrobinę cierpliwości. Mamy tutaj do czynienia z małymi elementami, z którymi trzeba się uporać podczas pracy. Trzeba jednak pamiętać o prawidłowej kolejności wykonywania poszczególnych czynności i nie zapominać o podstawowych zasadach właściwego montażu. Dzięki temu robota pójdzie sprawnie i będzie efektywna.
Chciałbym Ci pokazać jak to zrobić na przykładzie kabla trój-żyłowego i odpowiedniego gniazda. Z góry przypominam o głównych prawidłach BHP. Pod żadnym pozorem nie rób niczego pod napięciem i zadbaj o suche powierzchnie łączonych elementów.
Będziesz potrzebować
- wkrętak, ściągacz izolacji, kombinerki
Instrukcja wymiany gniazdka do kabla elektrycznego
- Pierwszą czynnością jest pozbycie się starego gniazda. Jeśli chcesz je wyrzucić nie będzie potrzeby rozkręcania, a zwyczajne odcięcie kabla.
- Na długości ok. 5 – 7 cm zerwij płaszcz ochronny kabla i odsłoń końcówki żył na jakieś 1,5 cm. Przy tych czynnościach świetnie sprawdza się ściągacz izolacji. Nie trzeba się męczyć z nożykiem, co jest nieprecyzyjne i niebezpieczne.

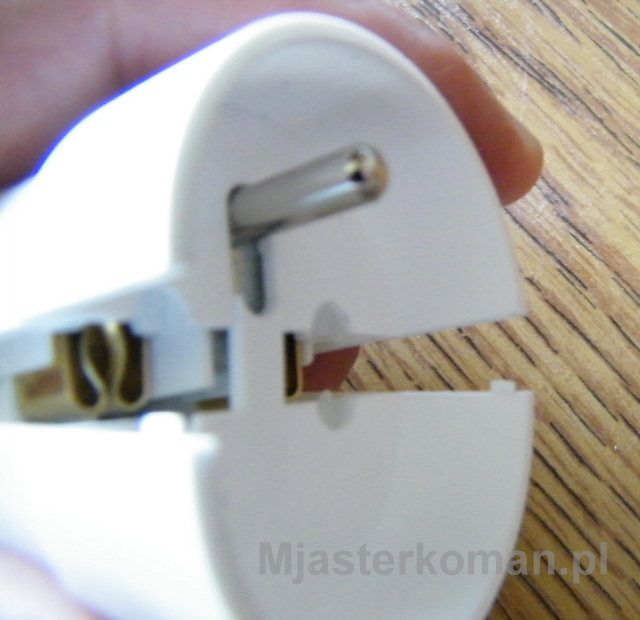

- Wykręć śrubkę i rozewrzyj obudowę gniazdka. Po czym poluzuj zabezpieczenie tak, aby przeszedł przez nie przewód na całej grubości lub odkręć całkowicie jedną ze śrubek.

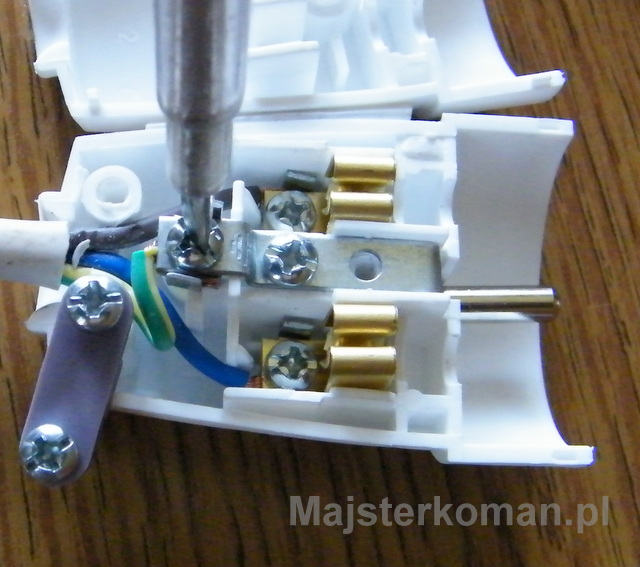

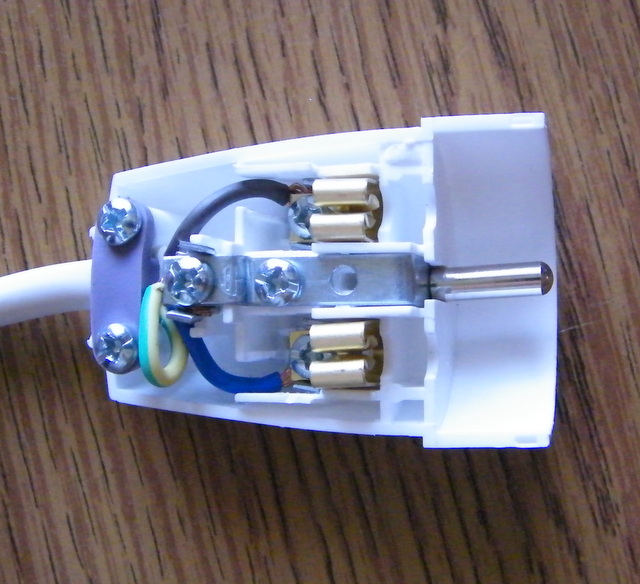

- Odkręć śrubki na wtykach. Przewlecz kabel przez zabezpieczenie i przykręć poszczególne żyły. Faza i zero do wtyków, uziemienie do bolca. Za co który odpowiada poznasz po kolorach. Najważniejsze, żeby nie pomylić kabel uziemienia, który jest oznaczony dwoma kolorami żółtym i zielonym.

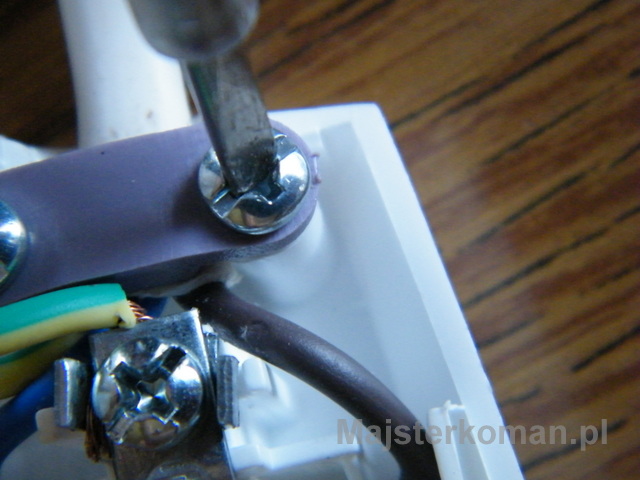

- Następnie mocno dokręć zabezpieczenie. Dzięki temu masz pewność, że przedłużacz nie zostanie wyrwany z wtyków.

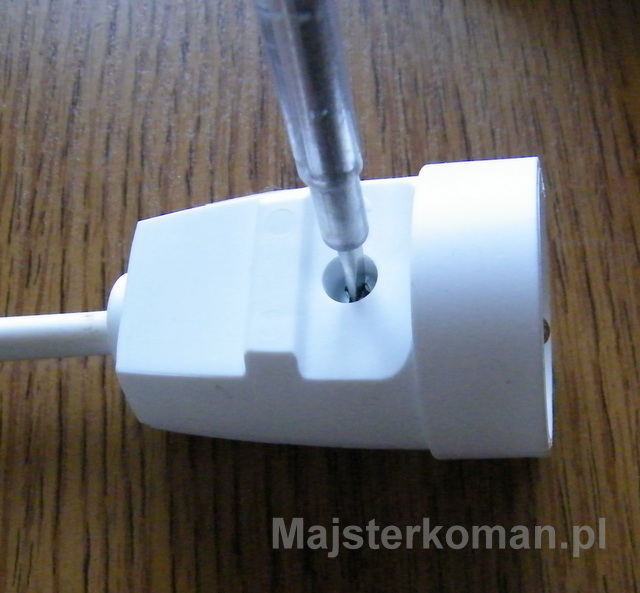

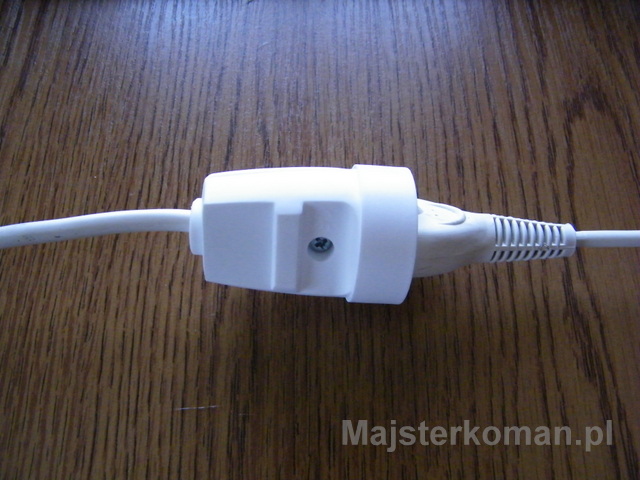

- Skręć obudowę i sprawdź efekt swego działania. 🙂
Niektóre gniazda elektryczne mogą się różnić nieco od siebie, ale generalnie zasady łączenia są podobne. A jak podłączyć wtyczkę przedłużacza? Analogicznie, zmienia się tylko końcówka 🙂
