Jak zrobić uszczelkę pod pokrywę zaworów silnika traktorka kosiarki?

Wykonanie uszczelki pod pokrywę zaworów silnika traktorka kosiarki nie jest specjalnie trudnym zadaniem. Nie wymaga to również większych umiejętności. Wystarczy zaopatrzyć się w podstawowe narzędzia i odpowiedni materiał na uszczelki oraz zarezerwować kilkanaście minut czasu. W poniższym poradniku skupimy się na zrobieniu uszczelki do motoru Briggs&Stratton Powerbuilt 15, 5 HP 500 cc. Jednak jest to metoda, która może mieć zastosowanie w wielu innych jednostkach napędowych i nie tylko pod zawory.

Jak zrobić uszczelkę pod zawory silnika traktorka kosiarki – instrukcja krok po kroku

Koszt wykonania: kilka złotych

Czas wykonania: kilka – kilkanaście minut

Stopień trudności wykonania: łatwy

Będziesz potrzebować

- arkusz materiału na uszczelki o grubości ok. 1 mm, nożyk stolarski, wiertarka lub wkrętarka i wiertło do metalu 5-7 mm lub dłuto stolarskie okrągłe 5-7 mm oraz młotek, ołówek lub pisak, drewniana podstawka, linijka oraz suwmiarka

Przyłóż pokrywę zaworów do arkusza i obrysuj jej zewnętrzne części oraz otwory.

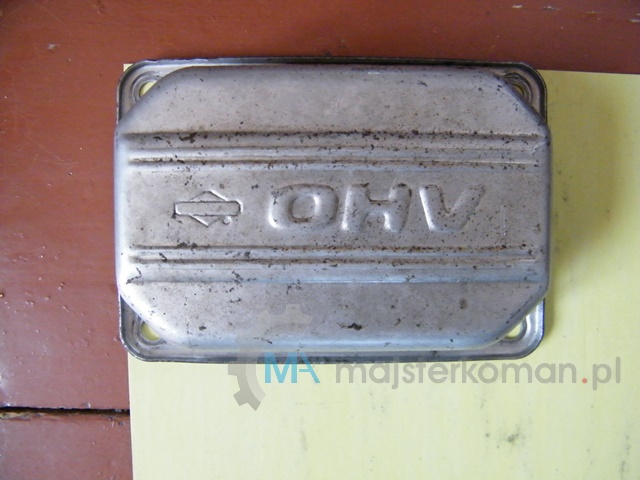

Pokrywa na arkuszu- jak zrobić uszczelkę pod zawory silnika traktorka kosiarki — Pokrywa na arkuszu

Nanoszone linie - jak wykonać uszczelkę pod zawory silnika traktorka kosiarki — Nanoszenie linii uszczelki

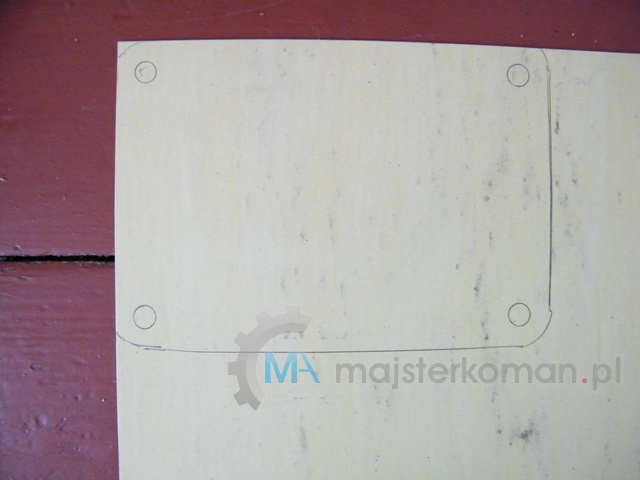

Obrysowane zewnętrzne krawędzie o otwory - jak samemu zrobić uszczelkę pod zawory silnika traktorka ogrodowego — Obrys zewnętrznych krawędzi i otworów uszczelki

Zmierz suwmiarką lub linijką szerokość miejsca styku pokrywy z głowicą oraz ich wewnętrzne długości

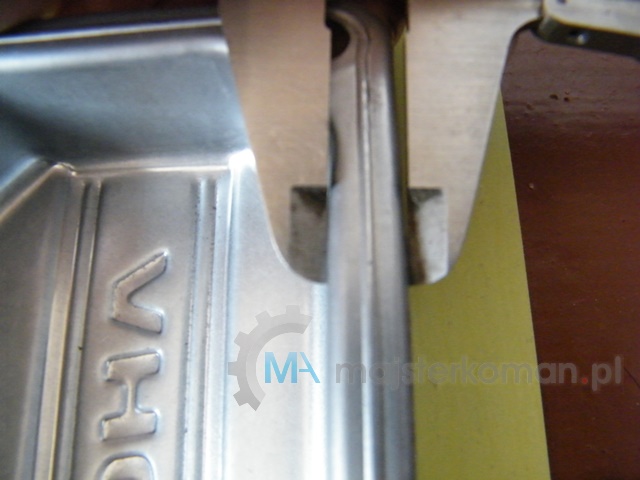

Mierzenie szerokości - jak samemu wykonać uszczelkę pod zawory silnika traktorka kosiarki — Miara szerokości uszczelki

Nanieś miarę na arkusz

Nanoszona szerokość uszczelki - jak wyciąć uszczelkę pod zawory silnika kosiarki traktorka — Nanoszenie szerokości uszczelki

Podobnie wymierz odległości powierzchni w obszarze otworów śrub

Mierzenie wielkości przy otworach - jak wyciąć uszczelkę pod zawory silnika kosiarki — Miara wielkości uszczelki przy otworach

Wyrysuj odpowiednie linie uszczelki

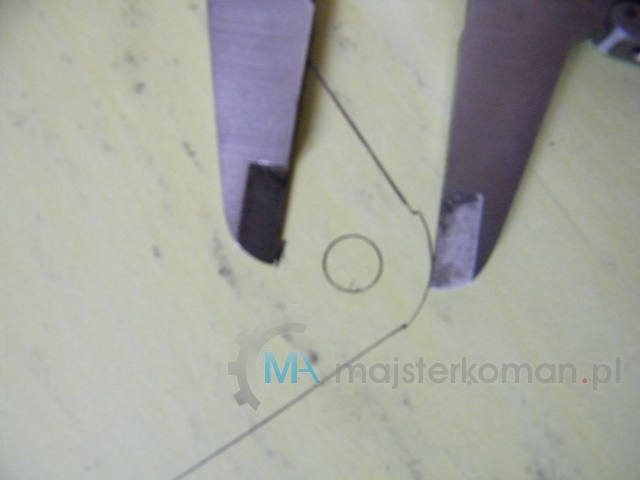

Nanoszenie szerokości przy otworach - jak wykonać uszczelkę pod zawory silnika traktorka — Nanoszona szerokość przy otworach

Obrysowana uszczelka - jak zrobić uszczelkę pod zawory silnika traktorka kosiarki instrukcja — Wyrysowana uszczelka

Podłóż pod arkusz drewnianą deskę i wytnij lub wywierć otwory

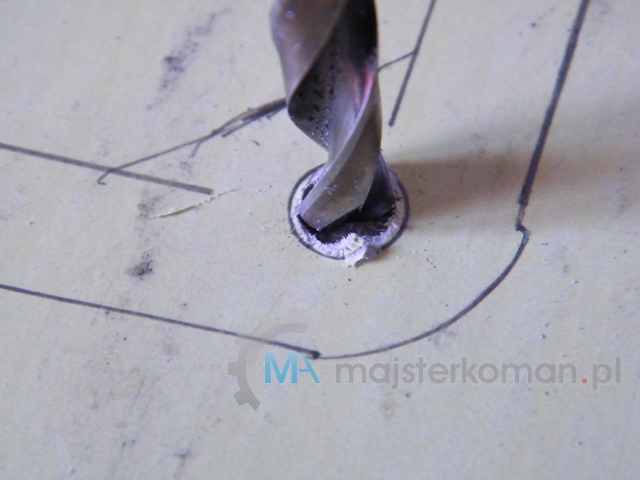

Wiercone otwory na śruby - jak samej zrobić uszczelkę pod zawory silnika kosiarki samojezdnej — Wiercenie otworów

Nawiercone otwory - jak samej wykonać uszczelkę pod zawory silnika traktorka kosiarki — Wywiercone otwory uszczelki

Przyłóż linijkę do naniesionych linii i za pomocą nożyka wytnij uszczelkę

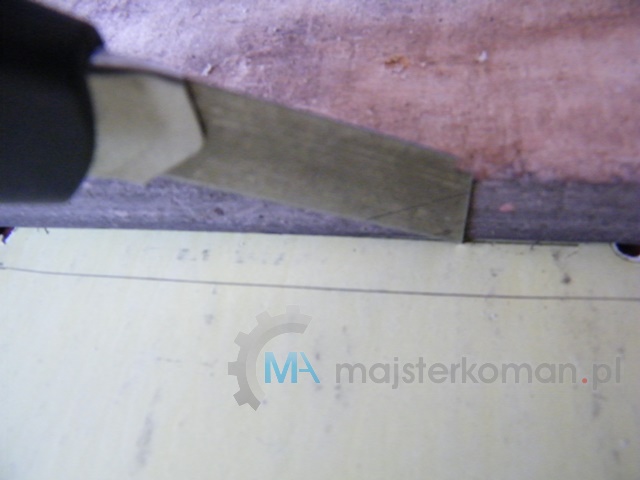

Wycinana uszczelka z arkusza - jak wyciąć uszczelkę pod zawory silnika traktorka kosiarki — Wycinana uszczelka nożykiem stolarskim

Wycięta uszczelka - jak zrobić uszczelkę pod zawory silnika traktorka kosiarki – instrukcja krok po kroku — Wycięta uszczelka pokrywy zaworowej

Uszczelka jest gotowa do montażu i świetnie sprawdza się w praktyce 🙂

Wykonana z dobrego materiału może z powodzeniem zastąpić (a nawet sprawuję się lepiej i dłużej służy) tzw. fabryczne uszczelki – często bardzo cienkie, wymagające stosowania za każdym razem odpowiedniego silikonu lub pasty podczas montażu.

Uszczelka umieszczona na pokrywie zaworów - jak zrobić uszczelkę pod zawory silnika traktorka kosiarki instrukcja krok po kroku — Uszczelka na pokrywie zaworowej

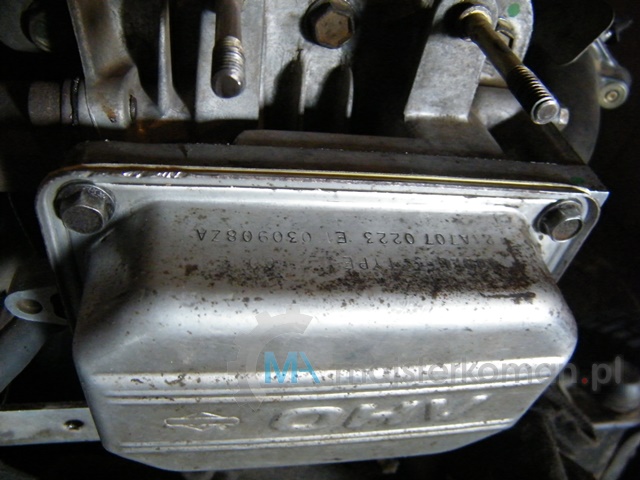

Zamontowana pokrywa z wykonaną uszczelką pod zawory silnika traktorka kosiarki – poradnik — Montaż pokrywy na wykonanej uszczelce

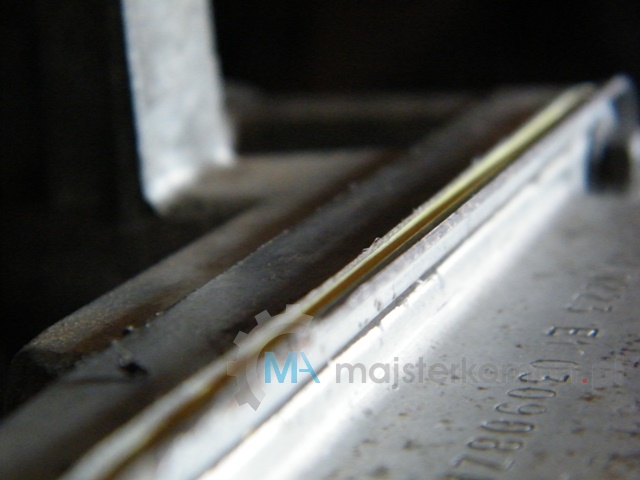

Pokrywa zaworowa silnika Briggs&Sratton Powerbuilt 15,5 kM HP 500 cm z nowo wykonaną uszczelką – instrukcja krok po kroku — Nowa uszczelka pod pokrywą zaworów silnika Briggs&Stratton

Dobre rady

Materiał na uszczelki powinien być odporny na olej i wysoką temperaturę
Należy pamiętać, aby przed wycinaniem uszczelki pokrywa zaworów była wyczyszczona i odtłuszczona; podobnie powierzchnia styczna głowicy przed montażem.
Wykonywanie otworów warto zrobić przed wycinaniem uszczelki, aby zapobiec jej zniekształcaniu.
Stosując metodę wiercenia otworów, najlepiej jest zastosować wiertła do metalu, dzięki czemu unikniemy nadmiernego poszarpania materiału.
Warto w maksymalny sposób wykorzystać arkusz na uszczelki, dlatego należy wybrać takie miejsce, aby powstało jak najmniej odpadów. Dobrze jest się temu przyjrzeć zwłaszcza, jeśli arkusz już był rozpoczęty.
Jeśli uszczelka źle dolega, mimo zastosowania odpowiedniej siły docisku, tj. momentu dokręcania śrub, może to być spowodowane zniekształconymi powierzchniami stycznymi łączonych części (objawem nieszczelności jest wyciek oleju) Wówczas należy dodatkowo zastosować specjalny silikon do uszczelek.
