Jak zrobić łańcuchy na koła do traktorka, quada, buggy, odśnieżarki, itp.?

Odśnieżanie na zwykłych oponach bez łańcuchów jest dość trudne. Nawet, jeśli wykonujemy tę czynność pojazdem z napędem na cztery koła. Jednak łańcuchy nie są tanie, a ich jakość nierzadko ma wiele do życzenia. W tym poradniku przedstawiam sposób na wykonanie łańcuchów na koła do traktorka, quada, buggy, odśnieżarki, auta i innych pojazdów, z częściowym zastosowaniem materiałów z odzysku (wykorzystałem używany acz jeszcze w dobrym stanie stary łańcuch gospodarczy, którego wystarczyło na jedno koło).

Zastosowano:

Materiały na 2 koła:

– 9 m łańcucha o grubości 4 mm, 36 ogniw zakręcanych gr. 3 mm, gumka ściągająca, 2 karabińczyki

Narzędzia:

– nożyce do drutu, miara krawiecka i budowlana

Jak zrobić łańcuchy na koła – krok po kroku

Instrukcja wykonania łańcuchów do traktorka-kosiarki o wymiarach opony 18 x 9,50 – 8. Ale oczywiście jest to tylko przykład, który może posłużyć do innych pojazdów (buggy, quada, odśnieżarki, samochodu, itp.). Najważniejsze są właściwe wymiary.

Wykonanie pomiarów łańcuchów na koła traktorka ogrodowego

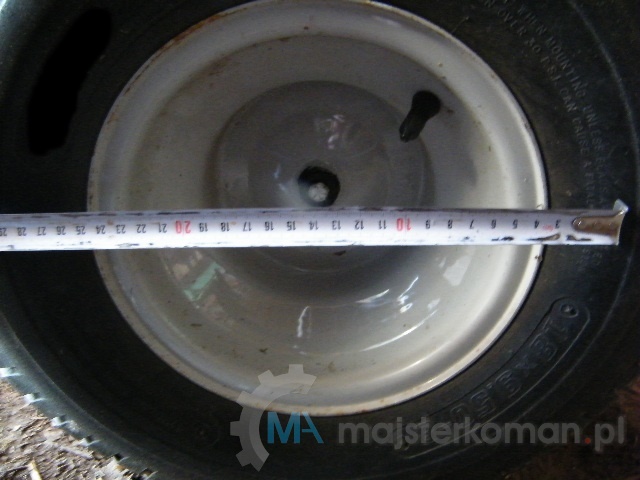

1. Ustalam długości części ściągających łańcucha (2 dłuższe odcinki). W tym celu mierzę średnicę koła poza rant felgi (przyjąłem ok. 3 cm) i posługuję się wzorem na obwód okręgu. Średnica koła = 28 cm, zatem promień r = 28 : 2 = 14 cm. Podstawiając do wzoru na obwód O = 2 π r = 2 x 3,14 x 14 = 87,92 cm ≈ 88 cm

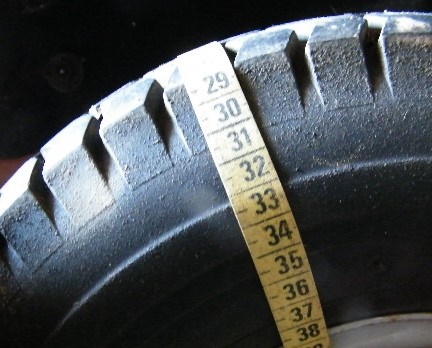

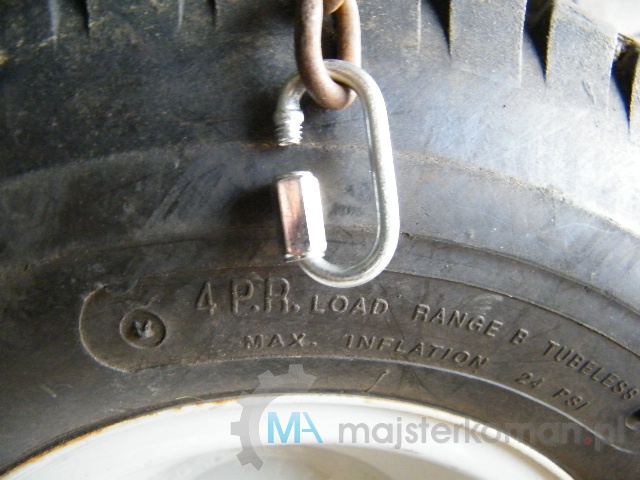

2. Kolejną czynnością jest wykonanie pomiaru na krótsze elementy, mające bezpośredni kontakt z podłożem (8 sztuk na koło). Tutaj przydaje się miarka krawiecka, którą mierzę oponę (punkty pomiaru jak wyżej, tj. ok. 3 cm od rantu felgi) wychodzi 37 cm.



Cięcie i łączenie elementów składowych łańcuchów na koła

Ważne! Długości poszczególnych odcinków to łańcuch + ogniwa zakręcane. Jako że zachodzą one za siebie oraz powinno się zachować pewien luz, należy wziąć to pod uwagę jak poniżej.

Jeszcze jedna uwaga. Nie da się dokładnie poprzycinać łańcuch, ponieważ składa się z ogniw i nie przylega dokładnie jak miara krawiecka. Stąd też podane wartości po przecinku. Do obliczeń użyłem poniższych wzorów:

A + N – B – C x 2 = D1

A + N – B x 2 + C x 4 = D2

gdzie:

D1 – miara długiego odc. łańcucha do przycięcia (okrąg)

D2 – miara krótkiego odc. łańcucha do przycięcia

A – dł. całkowita łańcucha z pomiaru

B – dł. ogniwa zakręcanego

C – gr. ogniw łańcucha

N – naddatek (tolerancja)

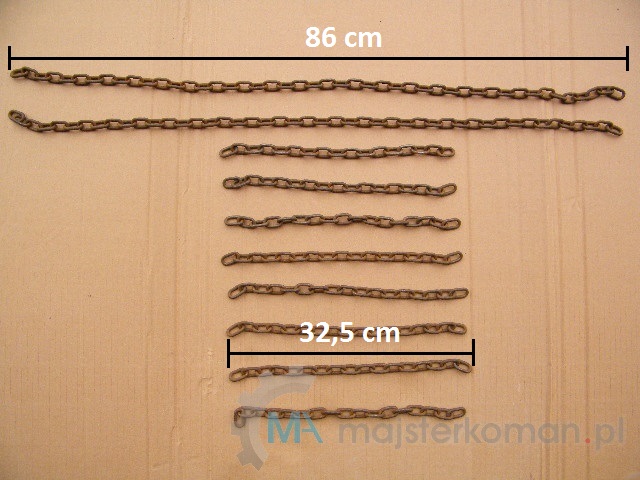

• Przycinam dłuższe odcinki łańcucha. Biorąc poprawkę na 1 ogniwo zakręcane (dł. 3,7 cm), 0,4 cm gr. łańcucha i 1 cm tolerancji, długość odcinka łańcucha do przycięcia D1 wyniosła:

A – 88 cm

B – 3,7 cm

C – 0,4 cm

N – 1 cm

D1 = A + N – B – C x 2

D1 = 88 + 1 – 3,7 + 0,4 x 2 = 85,1 ≈ 86 cm

W praktyce zaokrąglam w górę do 86 cm –  długość samego odcinka do przycięcia (inaczej nie puszcza mnie ogniwo łańcucha).

• Następnie docinam krótsze odcinki, które mają po 2 ogniwa zakręcane. Ich długości D2, podobnie jak wyżej po zaokrągleniu, to 32,5 cm do przycięcia, bo:

A – 37 cm

B – 3,7 cm

C – 0,4 cm

N – 1 cm

D2 = A + N – B x 2 + C x 4

D2 = 37 + 1 – 3,7 x 2 + 0,4 x 4 = 31,2 ≈ 32,5 cm

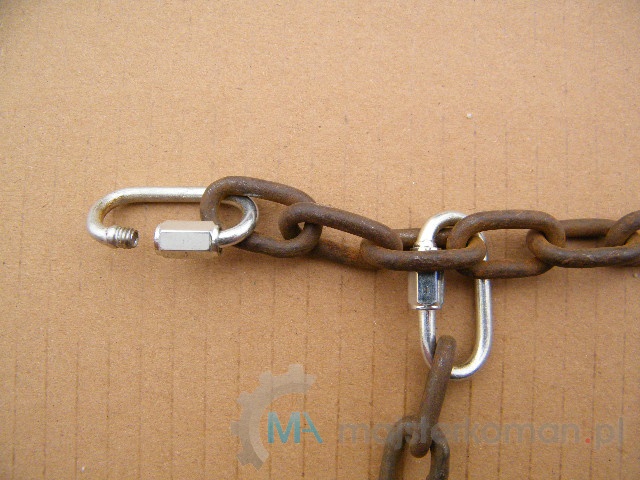

W skrócie. Na jednym końcu załóż ogniwo zakręcane, zmierz żądaną długość, zaś na drugim końcu w odpowiednim miejscu dokręć drugie ogniwo (powinno być 38,3 cm). Teraz wiesz gdzie przyciąć łańcuch i masz już miarę bez ogniw zakręcanych (32,5 cm). Potem wystarczy dociąć resztę odcinków o tej długości 🙂 Podobnie z okręgiem, tyle że w tym przypadku masz jedno ogniwo, łączące końce łańcucha.

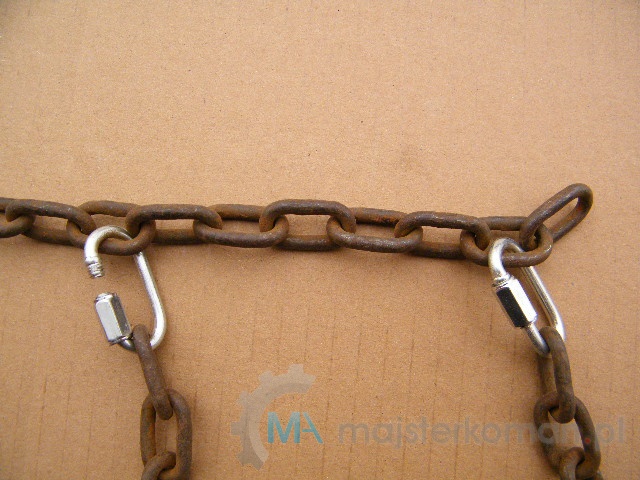

• Krótkie części łączę ogniwami zakręcanymi. Równomiernie co 6 ogniw na 46 oczek. Na końcu po jednym ogniwie na obydwie części ściągające.

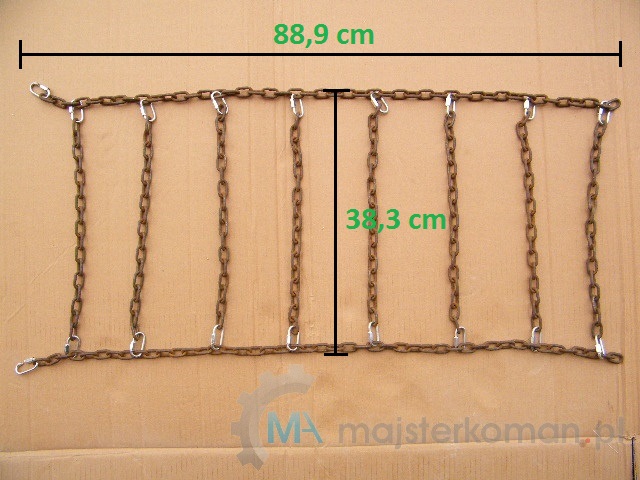

• Summa summarum długość całkowita odcinków  A1 (dłuższy) i A2 (krótszy) łącznie z ogniwami zakręcanymi wyniosła:

  A1 = 86 + 3,7 – 0,4 x 2 = 88,9 cm


  A2 = 32,5 + 3,7 x 2 – 0,4 x 4 = 38,3 cm


  Skąd się to wzięło?

  • 86 + 3,7 – 0,4 x 2 (bo 1 ogniwo zakręcane zachodzi na łańcuch z dwóch stron) = 88,9 cm (wyszło 0,9 cm tolerancji przy obwodzie koła = 88 cm).
  • 32,5 + 3,7 x 2 – 0,4 x 4 (bo 2 ogniwa zakręcane zachodzą z dwóch stron) = 38,3 cm (wyszło 1,3 cm na całości tj. po 0,65 cm tolerancji na obydwie strony elementów zachodzących na oponę o dł. 37 cm).

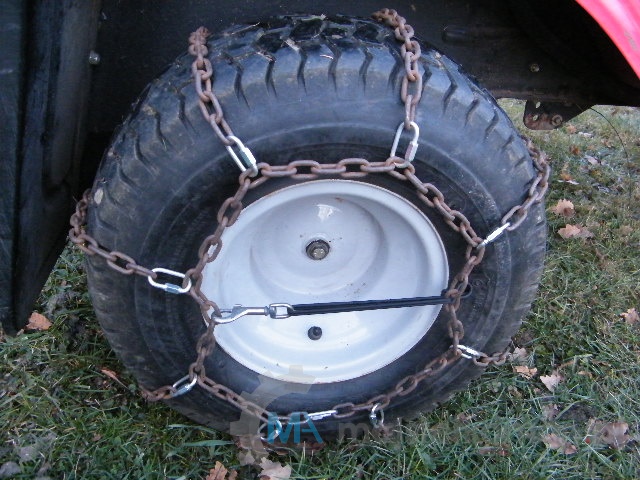

• Żeby po założeniu na koło wyeliminować ewentualne luzy, zastosowałem ściągacze z gumki po kurtce i stare karabińczyki ze smyczy.



Przybliżone koszty za komplet (łańcuchy na dwa koła) z uwzględnieniem zastosowania nowych materiałów:

– łańcuch wzmacniany o długości 9 m przy cenie 3,5 zł za 1 metr = 31,5 zł

– ogniwa zakręcane 36 szt po 0,86 zł za sztukę = 30,96 zł

– ekspandory 2 szt = 12 zł

Razem: 74,46 zł

Mnie wyszło to dużo taniej, gdyż do wykonania w lwiej części użyłem materiałów z odzysku 🙂

Dobre rady

• Warto zaopatrzyć się w trochę droższy lecz lepszej jakości wzmacniany łańcuch. Podobnie jak w tym poradniku, możesz do swojej odśnieżarki użyć coś mniej trwałego, ale licz się z ewentualnie wcześniejszym zrywaniem ogniw. Ja wkalkulowałem to w pewne ryzyko.
• Dla ułatwienia, przed przystąpieniem do pracy wymontuj koło z traktorka. Wówczas jest prościej w wykonywaniu pomiarów i dokonywaniu ewentualnych przymiarek.
• Aby mieć pewność co do poszczególnych długości, najlepiej jest liczyć ogniwa łańcucha.
• Łańcuchy nie muszą, a nawet nie powinny być dokładnie spasowane. Takie lepiej się zakłada na koła quada 😉 a luzy niweluje się ściągaczem.
• Powyższe wymiary są przedstawione dla właściwego zobrazowania. Dokładność do milimetra nie jest tu potrzebna 🙂
• Wykorzystując grubszy łańcuch, należy zastosować ogniwa zakręcane o większej średnicy – nie będzie problemu z ich montażem.
