Jak wykonać kolumnę rektyfikacyjną? [aparatura do destylacji]

W procesie destylacji bardzo ważną rolę odgrywa kolumna rektyfikacyjna. W zależności od ilości i prędkości otrzymywanego surowca, należy dobrać odpowiednią wielkość rury, pamiętając jednocześnie o należytej zasobności bojlera. W tym wpisie dowiesz się jak zrobić kolumnę rektyfikacyjną ze stali kwasoodpornej; zalecanego materiału do budowy takich urządzeń.

Będziesz potrzebować:

Materiały:

– rura ze stali nierdzewnej, 2 kołnierze z nierdzewki o tej samej średnicy, śruby nierdzewne, nakrętki motylkowe, ocieplenie do rur, żel (pasta) trawiąca do wytrawiania (pasywacji) stali nierdzewnej (kwasoodpornej), pędzel kwasoodporny do pasty trawiącej

Narzędzia:

– suwmiarka, nożyk stolarski, mazak, punktak, młotek, wiertarka, wiertło (kobaltowe), gwintownica, gwintowniki, spawarka (najlepiej TIG)

Jak wykonać kolumnę rektyfikacyjną – instrukcja krok po kroku

1. Wyznacz w kołnierzach miejsca na otwory za pomocą suwmiarki i mazaka. Ważne, aby rozmieścić je równomiernie, dzięki czemu ułatwiony jest montaż aparatury destylacyjnej.



2. Nabij punktakiem oznaczenia, wywierć i nagwintuj otwory.

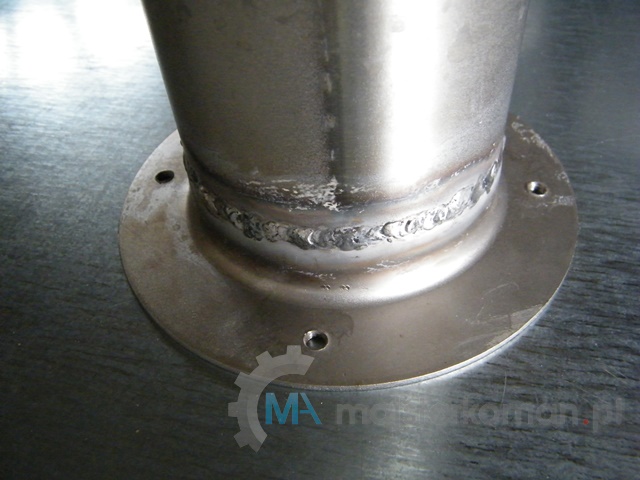

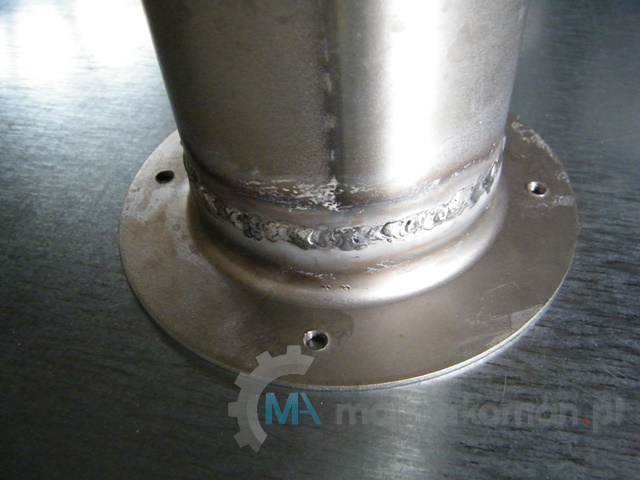

3. Przytnij dokładnie rurę i zaspawaj kołnierze na obydwu jej końcach.
4. Nanieś z obydwu stron spawu oraz nawierconych otworów pastę trawiącą, odczekaj odpowiedni okres czasu i spłucz solidnie wodą, najlepiej myjką ciśnieniową. Jeśli zależy ci na estetyce, możesz ewentualnie przed wytrawianiem przeszlifować spawy.

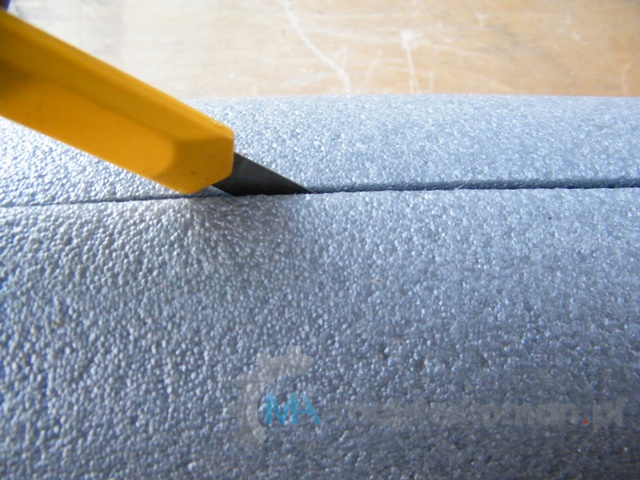

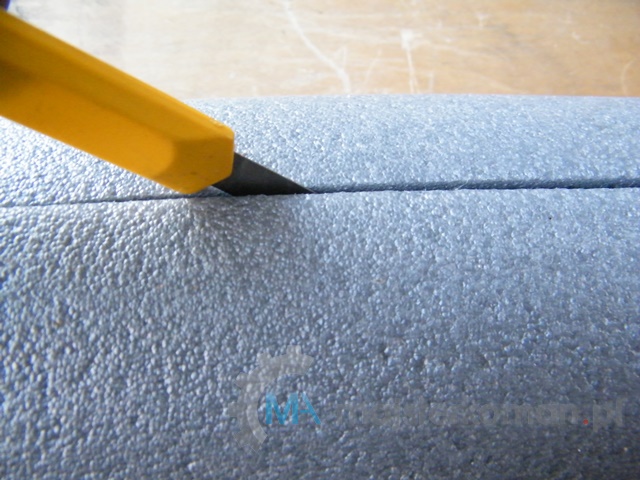

5. Do ocieplenia rury najlepiej jest zastosować odpowiednią otulinę. Wystarczy wykonać nacięcie nożykiem wzdłuż łączenia i nałożyć ją na kolumnę przed uruchomieniem aparatury (nacięcie można skleić taśmą).



Dobre rady

• Dla pewności warto sprawdzić szczelność wykonanej kolumny rektyfikacyjnej. Zaślepiając jedną część (należałoby przygotować płaską zaślepkę z uszczelką), postawić w pionie, zalać rurę wodą i chwilę odczekać. Nie jest to idealna metoda, ale grubsze nieszczelności w postaci szronienia na spawach można łatwo wychwycić.
• Spawanie metodą TIG jest najlepszym sposobem na spawanie stali nierdzewnej czy kwasoodpornej. Można próbować migomatem lub zwykłą spawarką elektryczną, ale zachowanie szczelności jest bardzo trudne. Zwłaszcza przy zastosowaniu tej ostatniej. Jeżeli nie posiadasz TIG-a, można przygotować poszczególne części i poprosić o zespawanie odpowiedniego fachowca.
• Czas działania pasty zwanej żelem do trawienia tj. usuwania zgorzelin oraz przebarwień termicznych z powierzchni spawanych stali nierdzewnej, kwasoodpornej, a także stopów niklowych, w zależności od rodzaju materiału może trwać od 5 do nawet 60 minut (patrz zalecenia producenta).
