Zastanawiałem się jak nazwać ten post. Potrójne gniazdko, zespół gniazdek? Myślę, że można nazywać to zamiennie, i mam nadzieję, że wiadomo o co chodzi 🙂 Z tego wpisu dowiesz się jak zamontować hermetyczne potrójne gniazdo elektryczne z listwą maskującą. Rozwiązanie przykładowe. Za wykonanie takiej usługi należałoby zapłacić minimum kilkadziesiąt złotych. Zatem parę groszy zostanie w kieszeni. A jeśli takich gniazdek jest więcej…? Trzymając się odpowiednich zasad można zrobić to równie dobrze samemu.
Będziesz potrzebować:
Materiały:
– gips, przewody elektryczne, 3 puszki
Narzędzia i urządzenia:
– 3 gniazdka elektryczne, listwa ozdobna (maskująca), pisak (ołówek), wkrętak, przecinak, młotek lub młotowiertarka ewentualnie otwornica
Jak zamontować potrójne gniazdko hermetyczne
Przed rozpoczęciem prac odłącz zasilanie.

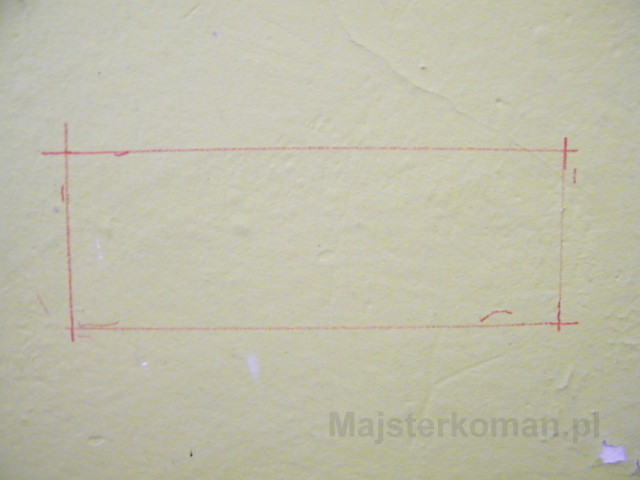

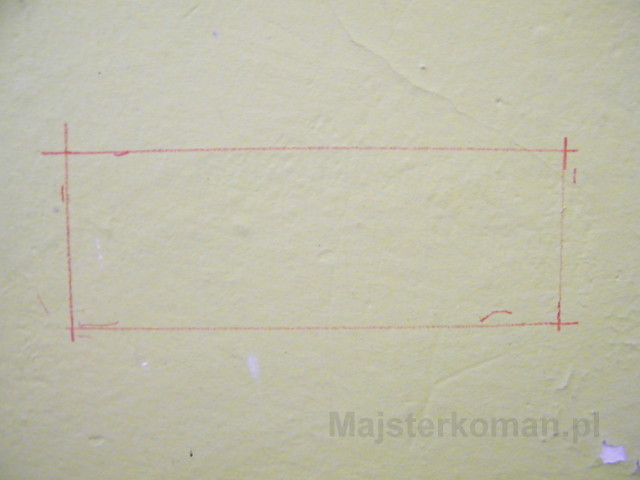

- Zaznacz miejsce, w którym ma znajdować się zespół gniazdek. Postaraj się zrobić to równo (użyj poziomicy).

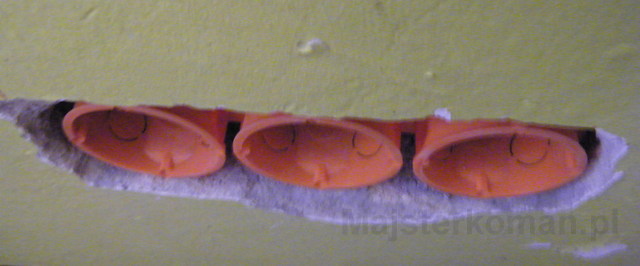

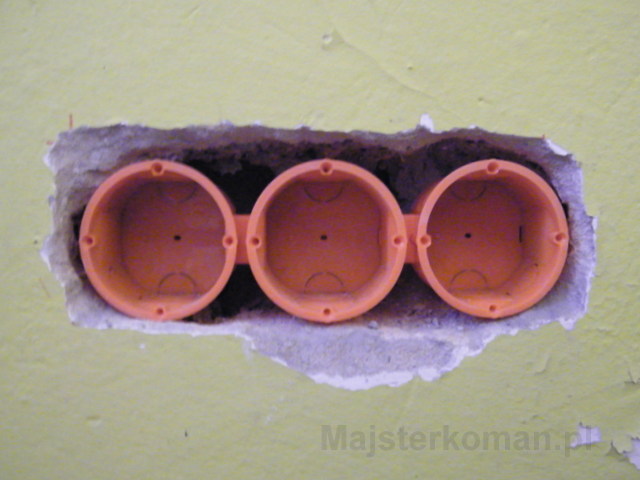

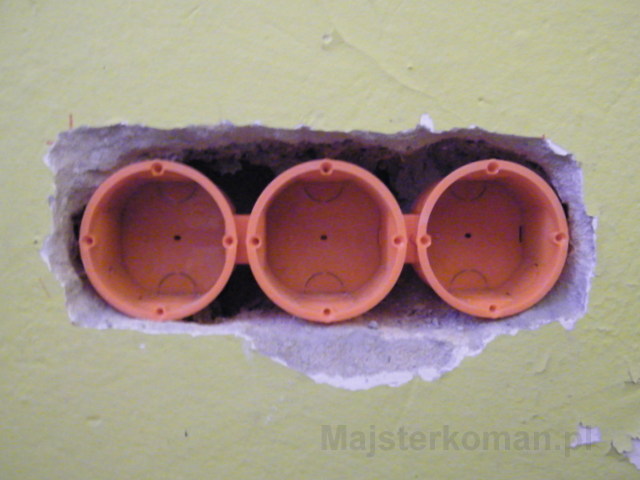

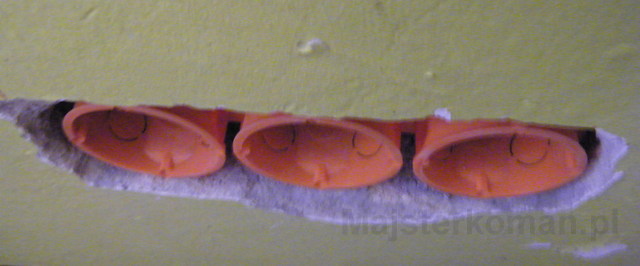

- Przygotuj otwór, który dla swobodnego umieszczenia puszek powinien być nieco większy.

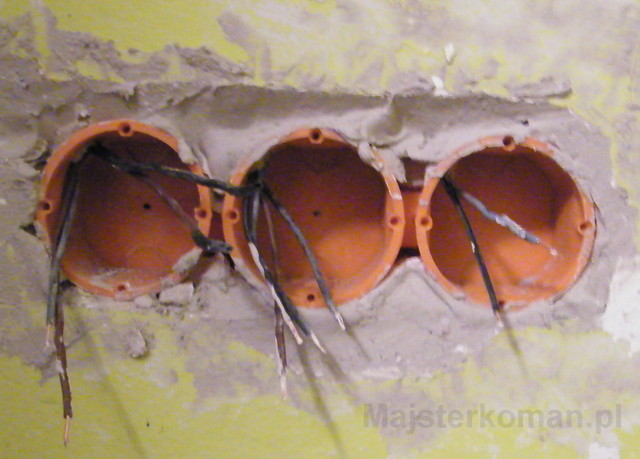

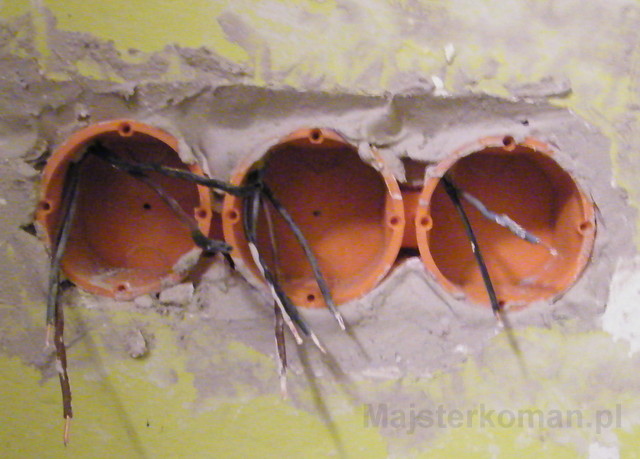

- Doprowadź przewód zasilający (L – faza i N – zero) do jednej z puszek. Najpierw przygotuj otwory we wszystkich puszkach na przewody i obstaw je na gipsie. Przed obstawieniem polecam przewlec kable o długości ok. 25 cm w pozostałych puszkach (później jest trudniej). Pozostaw do wyschnięcia.

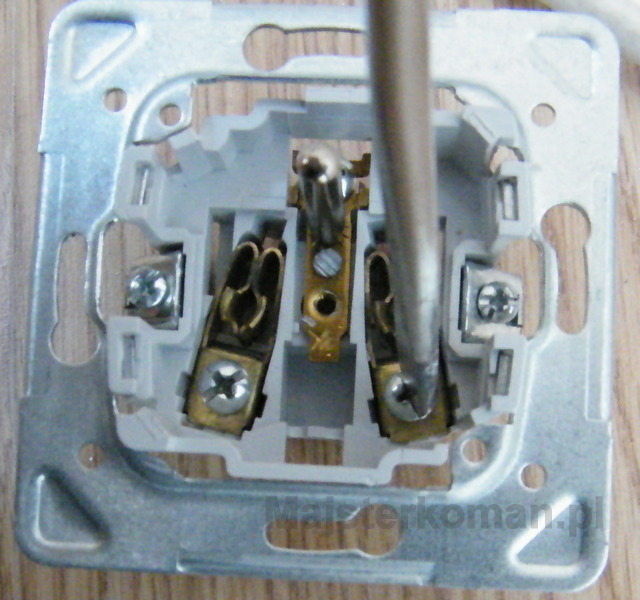

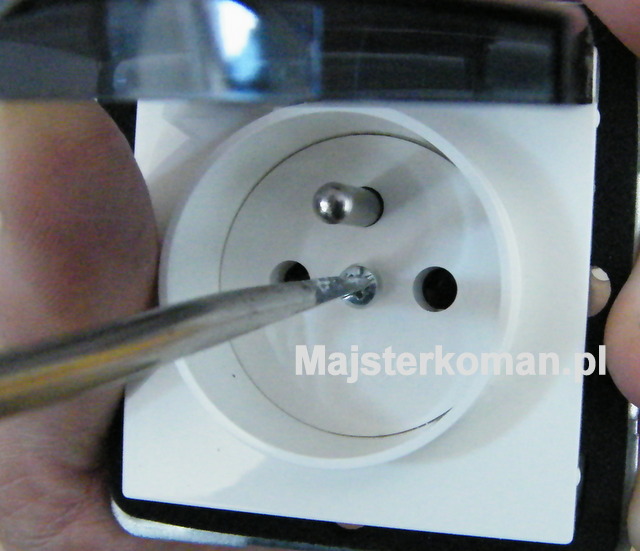

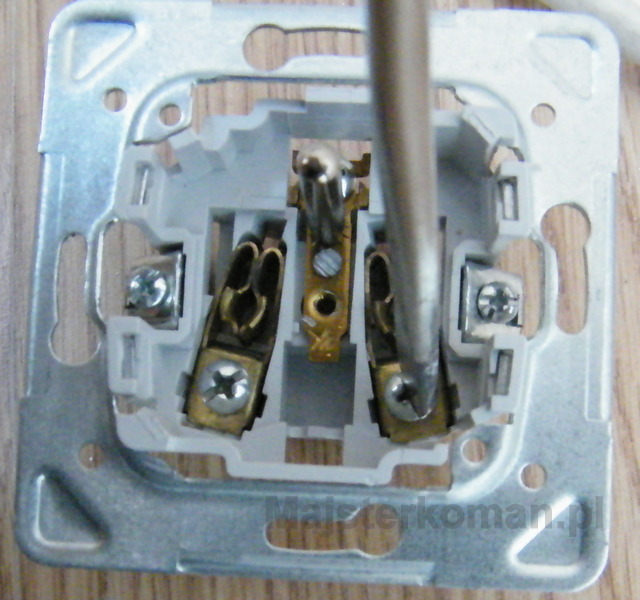

- Odkręć obudowę gniazdka i poluzuj zaciski.

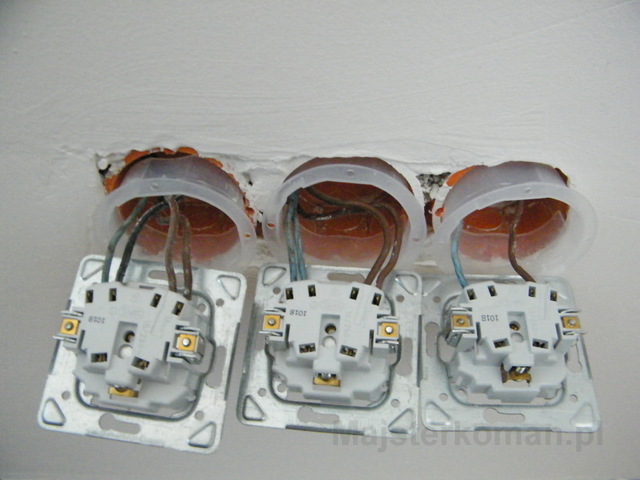

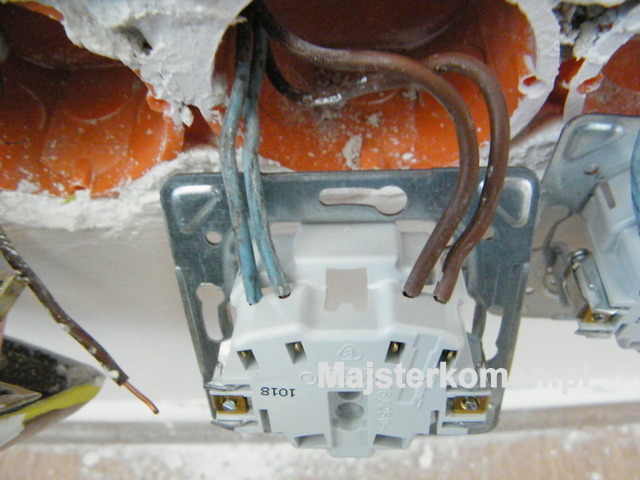

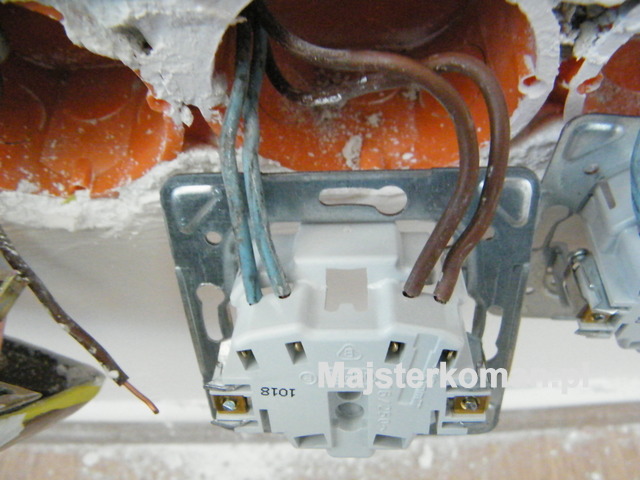

- Zamontuj fazę (L) i zero (N) w jednym gnieździe (nazwijmy go głównym) i wychodzące przewody do drugiego gniazda. Tutaj powtórz czynność. W trzecim gniazdku pozostaje tylko montaż przewodu zasilającego i neutralnego.

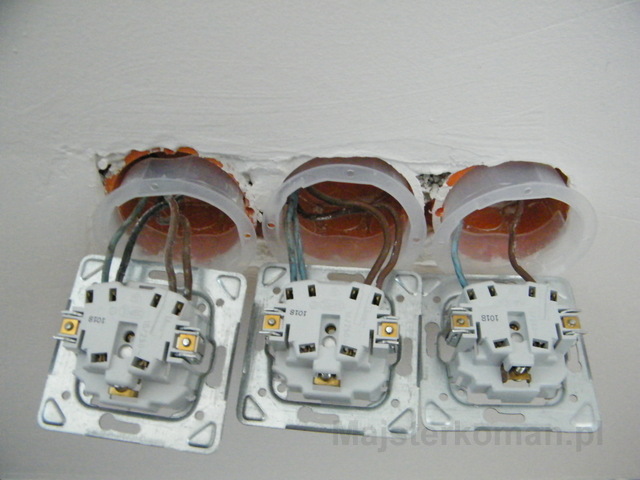

- Załóż plastikowe osłony.

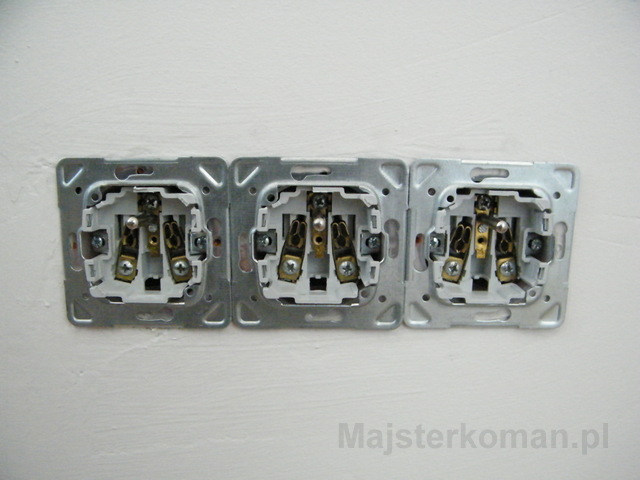

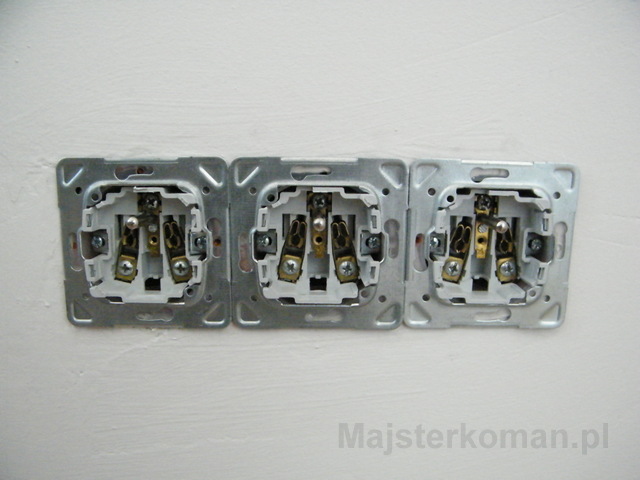

- Skręć równo gniazdka.

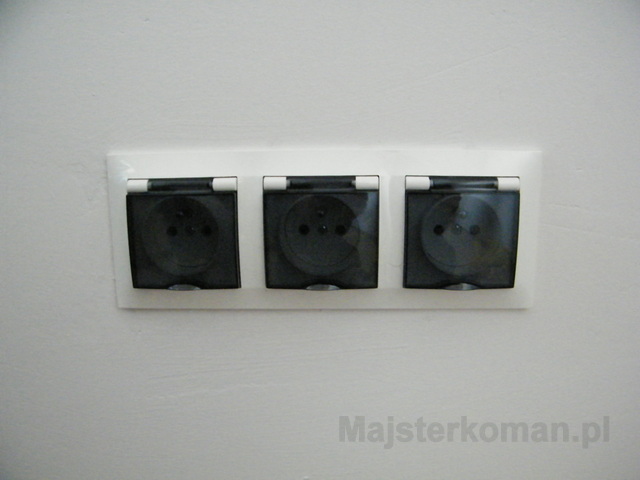

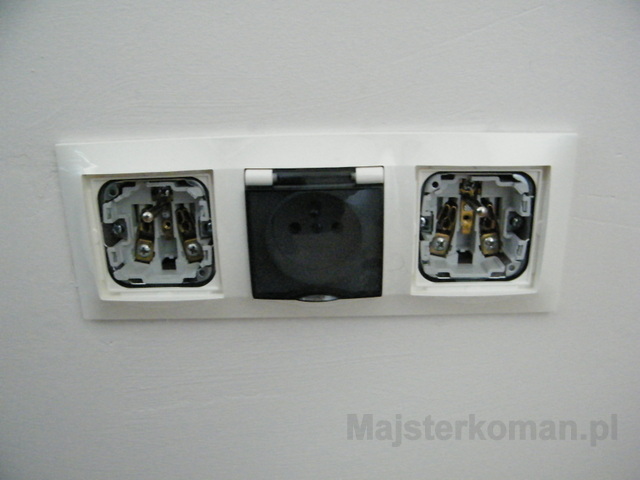

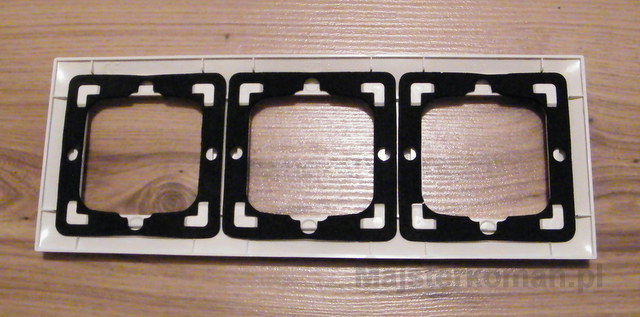

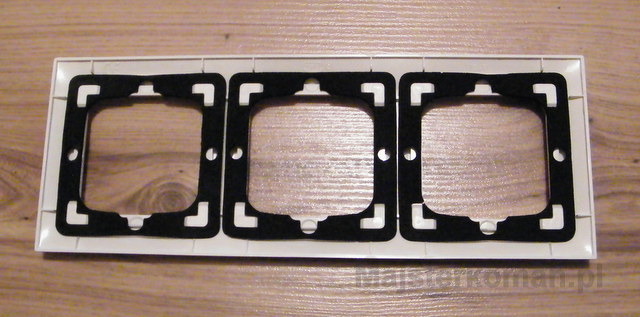

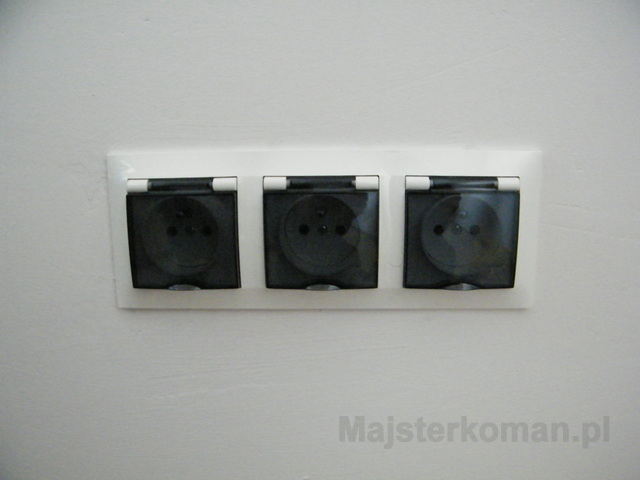

- Ustaw uszczelki i załóż listwę.

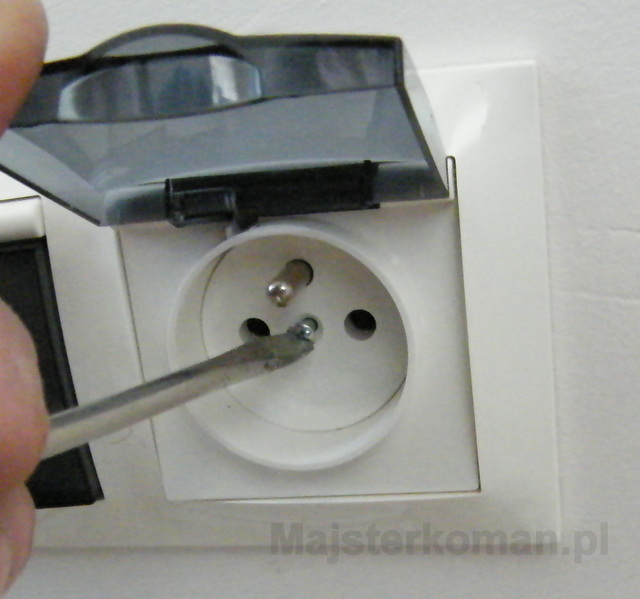

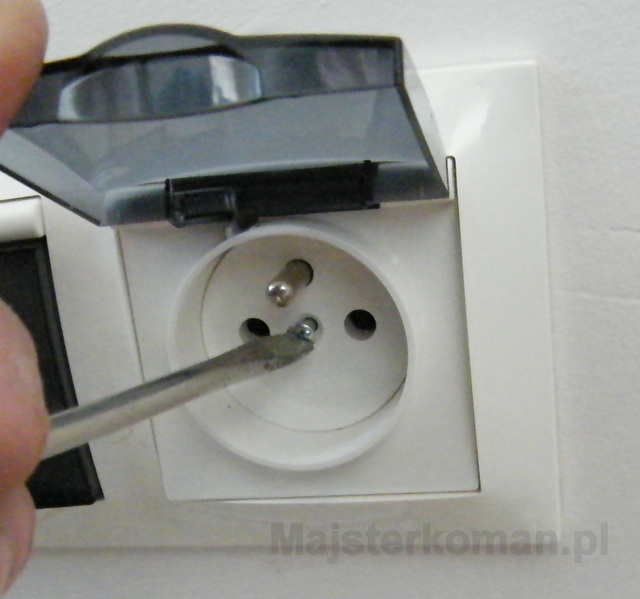

- Przykręć obudowę jednego z gniazd.
- Jeśli wszystko jest odpowiednio ustawione, zrób podobnie z pozostałymi dwoma.
Na co zwrócić uwagę przy montażu gniazdek
- Jedna rzecz, o której nie wspomniałem podczas instalacji. W tej kwestii zdania są podzielone. Otóż, w gniazdkach z przewodem ochronnym (PE), jak w poradniku i instalacji typu TN-C czyli dwuprzewodowej (L – N) można wykonać tzw. mostek. Ma to chronić przed porażeniem prądem, jakie może pojawić się przykładowo na obudowie popsutego urządzenia. Jak to zrobić? W pierwszym głównym gniazdku podłącz przewód neutralny (N – zero) do zacisku ochronnego bolca (PE), następnie przyciętym kabelkiem połącz zacisk (PE) z zaciskiem gniazdka (N). Zaciski kolejnych gniazdek bolców (PE) należy połączyć osobnymi przewodami. Reszta pozostaje bez zmian zaciski L z L, N z N.
- Zauważ, że w tym przypadku nie są doprowadzane przewody każdy z osobna z puszki rozdzielczej. Nie ma takiej potrzeby – spora oszczędność na kablu jak i na dodatkowej pracy. Można nazwać takie rozwiązanie połączeniem szeregowym.
- Przy umieszczaniu puszki zwróć uwagę na to, aby nie wystawała ona poza lico ściany.
- Montaż gniazdek staraj się wykonywać przed pracami wykończeniowymi. Część zewnętrzną z listwą załóż po malowaniu.
- Pamiętaj, aby zastosować przewód o odpowiedniej grubości. Szczególnie w tym przypadku, gdyż do gniazdka zazwyczaj podłączane są urządzenia o dużym poborze prądu. Często elektrycy układają kable o przekroju 1,5 mm, ale przewód 2,5 mm jest zdecydowanie lepszym (bezpieczniejszym i trwalszym) rozwiązaniem.
- Puszki można również dodatkowo przytwierdzić śrubami na kołkach. Jednak przy zastosowaniu odpowiedniej dawki gipsu jest to zbędne.
- Gniazdka, a także puszki mogą się nieco różnić od przedstawionych na zdjęciach (kształt, usytuowanie połączeń, itp). Jednak co do zasady montaż przewodów czy puszek jest podobny dla wszystkich typów.
